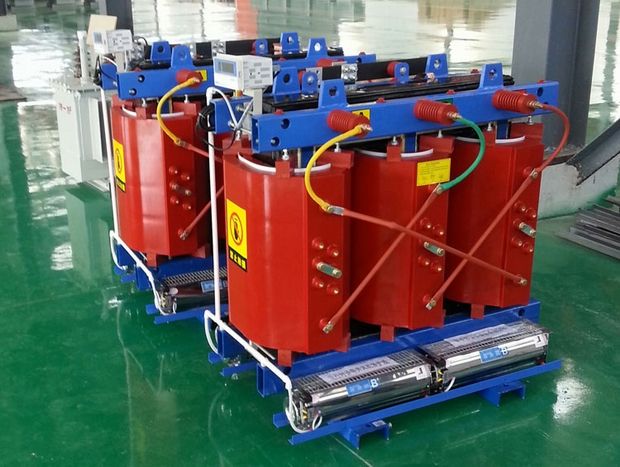

回民三相干式变压器

　　三相干式变压器广泛用于局部照明、高层建筑 机场上码头CNC机械设备海等场所冷仁却方式分保为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时， 三相干式变压器 可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷 运行，或应急事故过负荷运行;由于过负荷时负载损耗 和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

　　三相干式变压器结构特点

　　1.安全，防火，无污染，可直接运行于负荷中心;

　　2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长;

　　3.低损耗，低噪音，节能效果明显，免维护;

　　4.散热性能好，过负载能力强，强迫风冷时可提高容量运行;

　　5.防潮性能好，适应高湿度和其他恶劣环境中运行;

　　6.三相干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置;

　　7.体积小，重量轻，占地空间少，安装费用低。

　　铁芯

　　采用冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

　　绕组形式

　　⑴缠绕;

　　⑵环氧树脂 加石英砂填充浇注;

　　⑶玻璃纤维 增强环氧树脂浇注(即薄绝缘结构);

　　⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。

　　三相干式变压器温度控制系统

　　三相干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

　　⑴三相干式变压器风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却;当绕组温度低至90℃时，系统自动停止风机。

　　⑵超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号;若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。

　　⑶三相干式变压器温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机
